Cisco Nexus 9000 系列基于思科芯片构建而成,可从内到外提供行业领先的数据中心性能。
高性能 400G 端口
对于各种规模的数据需求,高速端口可提供全面向后兼容的能力。随着业务的发展,这些端口可以灵活扩展。
全面可见的安全性
通过流处理遥测、高级分析和线速加密 (MACsec) 来增强、改善和保护您的网络。
利用支持 10/25 GbE 以太网和 8/16/32 G 光纤通道、融合以太网 RDMA (RoCE) 和 IP 存储的统一端口来降低运营成本。
通过智能缓冲和零丢包,将应用完成时间缩短一半。

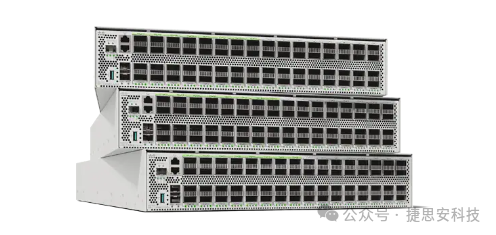

这款固定交换机业务可全面助力您打造灵活的网络。

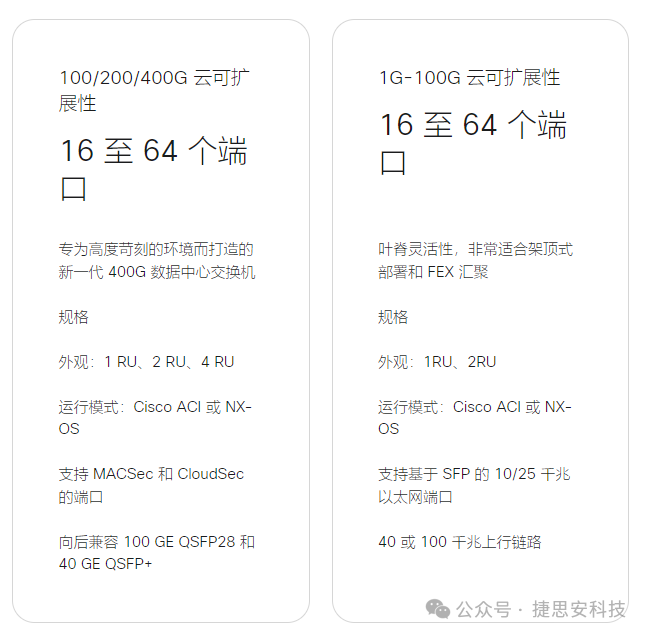

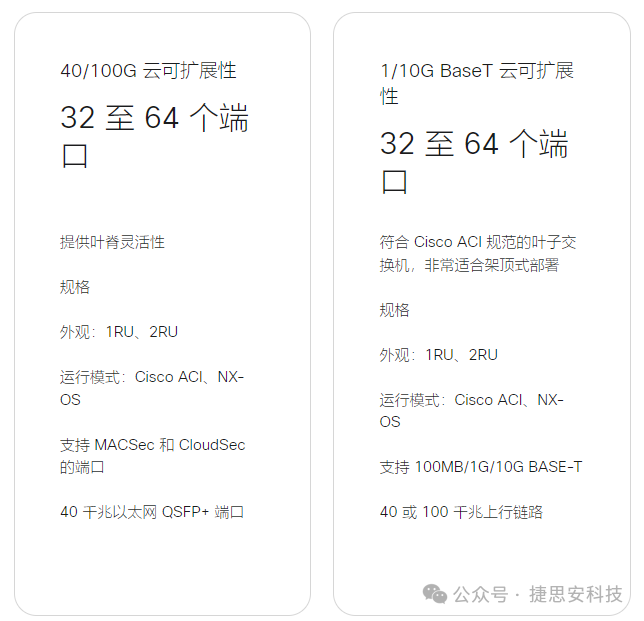

如果您喜欢叶脊式或架顶式,这些非模块化交换机支持从 1G 至 400G 的端口,可全方位满足您的需求。

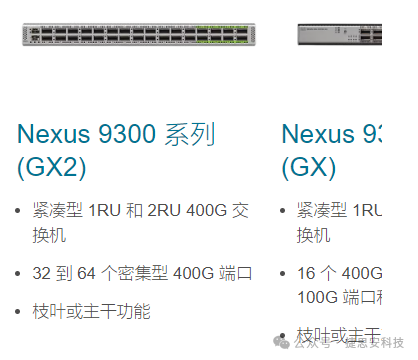

探索 Nexus 9300 系列

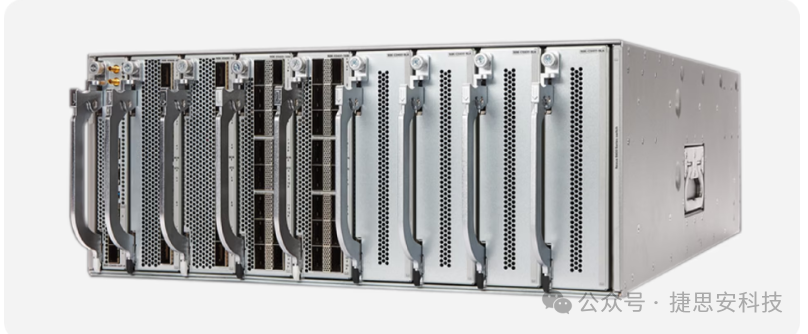

高带宽,紧凑型封装。这款紧凑型模块化系统可在 4 RU 平台中支持 400G 的速度。
探索 Nexus 9400 系列
Cisco Nexus 9400 系列交换机采用集中式模块化机箱设计,提供高密度 400G 解决方案。
产品概述
Cisco Nexus 9400 系列集中式模块化交换机通过支持极高端口密度 400 Gb 扩展模块的新机箱扩展了 Cisco Nexus 9000 系列产品组合。
随着数据中心不断发展以支持机器学习等下一代应用程序,从而推动数据中心内流量带宽的大幅增长,数据中心运营商需要紧凑、高容量和高效的交换机来升级数据中心结构。他们需要安全性、自动化、可见性、分析和保证。Cisco Nexus 9400 系列交换机基于 Cisco Cloud Scale 技术,旨在支持这一下一代云架构。
Cisco Nexus 9400 系列集中式模块化架构结合现场可更换交换卡、扩展模块、电源和风扇,可扩展至 25.6 Tbps。
Cisco Nexus 9400 系列交换机采用全新设计,高度为 4 RU,深度为 24 英寸,包括 8 个扩展插槽,可支持 64 个 400G 端口或 128 个 200G 端口。
此外,机箱架构支持一个管理引擎、最多 8 个扩展模块、5 个风扇盘的风扇盘冗余以及电源冗余。
思科为 Cisco Nexus 9000 系列交换机提供两种操作模式。组织可以部署思科以应用为中心的基础设施(思科 ACI)或思科 NX-OS 模式。
大型企业或成长型企业?模块化配置支持 1G 至 400G 的端口,可全方位满足您的需求。
探索 Nexus 9500 系列
产品概述
应用架构和部署模式正在快速发展。现代应用具有多节点和高度模块化的特点,并部署于裸机、虚拟和云数据中心环境构成的混合环境中。此外,组织内的各个部门有着不尽相同的基础设施和网络需求。这些因素要求数据中心网络必须简单、可编程、可扩展、可伸缩和可共享才能满足应用的需求。
思科 Nexus® 9000 系列交换机的运行模式为以下两种模式之一:思科以应用为中心的基础设施(思科 ACI™)模式或思科 NX-OS 模式。在思科 ACI 模式下,这些交换机提供基于策略的统包式全自动化架构来设计和管理数据中心交换矩阵。在思科 NX-OS 模式下,这些交换机能够使用基础性的第 2/3 层技术以及一些现代技术,例如采用边界网关协议-以太网 VPN (BGP EVPN) 控制平面的 VXLAN、分段路由、多协议标签交换 (MPLS) 和通过 NX-API 实现的自动化。

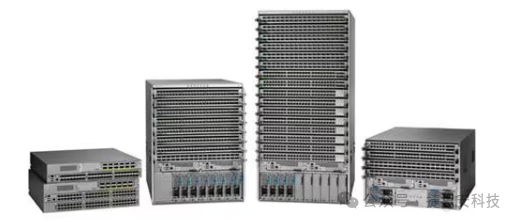

思科 Nexus 9000 系列交换机包括 Nexus 9500 系列模块化交换机和 Nexus 9200/9300 系列非模块化交换机。
思科 Nexus 9500 系列模块化交换机能够支持最高 172.8 Tbps 的带宽,并可通过全面的线卡选择提供 1、10、25、40、50 和 100 千兆以太网接口。使用这些线卡,最多可为思科 Nexus 9500 系列交换机配置
1. 576 个 100 千兆以太网端口(或)
2. 576 个 40 千兆以太网端口(或)
3. 2304 个 25 千兆以太网端口(或)
4. 2304 个 10 千兆以太网端口
三个系列的交换机使用通用的管理引擎、系统控制器、电源和线卡。不过,每个系列交换机的交换矩阵模块和风扇托架是独有的,可垂直插入机箱背面。
表 1. 特性和优势
特性 | 优势 |
高性能 | 思科 Nexus 9500 系列云级交换机在 1、10、25、40、50 和 100 千兆以太网速度下,以 5 微秒或更低的延迟提供最高 172.8 Tbps 的无阻塞性能。因此,客户能够构建强大且可扩展的高速交换矩阵,支持数千个高速接入端口。 |
遥测 | 思科 Nexus 9500 系列云级交换机支持广泛的交换机和数据流遥测功能,提供对交换机和交换矩阵状态的丰富的实时可视性。 |
高密度 1、10、25、40 和 50 千兆以太网接入配置 | 组织可以从低速(百兆以太网和千兆以太网)服务器接入设计过渡到具有相同端口密度的高速(1、10、25、40 和 50 千兆以太网)服务器接入设计。 |
高密度 10、40 和 100 千兆以太网汇聚交换机和主干配置 | 思科 Nexus 9500 系列交换机可帮助组织从现有的 1 和 10 千兆以太网基础设施过渡到 10、40 和 100 千兆以太网基础设施,以支持横向扩展多节点应用环境的更高带宽需求。100 千兆以太网 QSFP28 模块与 40 千兆以太网 QSFP+ 模块的兼容性使交换矩阵中的 40 和 100 千兆以太网端口可以实现迁移和共存。 |
高可用性、可靠性和可扩展性 | 思科 Nexus 9500 系列交换机采用冗余管理引擎、系统控制器、电源和风扇托架设计,可消除机箱中的所有单点故障。这些交换机还可支持最多 6 个交换矩阵模块,在交换矩阵模块发生故障时提供冗余和交换容量平稳降级。所有的收发器均可插拔,支持交换机可能达到的最高平均无故障时间 (MTBF)。 |
面向未来的设计 | 思科 Nexus 9500 系列交换机专为未来扩展而设计,能够支持速度更高的端口和更高带宽。 |
电源效率 | 思科 Nexus 9500 系列交换机为首款采用无中板设计的交换机机箱。线卡与交换矩阵模块直接连接。这种创新设计提供了最佳的自前而后气流,有助于交换机使用较少电量运行。此外,所有思科 Nexus 9500 系列交换机电源的能效均达到或超过 80PLUS 铂金级(交流输入)和与此相当的能效(直流输入)。 每个 10 千兆以太网端口的典型功耗低于 3.5 瓦 (W)。 每个 40 千兆和 100 千兆以太网端口的典型功耗分别低于 14W 和 22W。 |
部署场景
思科 Nexus 9500 系列交换机支持多种部署场景:
● 主干-枝叶交换矩阵中的主干节点
● 第 2/3 层网络中的核心或汇聚节点
● 第 2/3 层网络中的边界网关
重新定义模块化交换。采用高能效分布式架构,支持 400G 和 800G。
探索 Nexus 9800 系列
Cisco Nexus ® 9800 系列交换机在专为未来过渡到高密度 800G 和更高速度而设计的机箱中提供高密度 400G 解决方案。
产品概述
Cisco Nexus 9800 系列模块化交换机通过支持超高速和端口密度线卡的新机箱扩展了 Cisco Nexus 9000 系列产品组合。
数据中心不断发展以支持下一代应用程序和高性能计算工作负载,从而推动数据中心内流量的大幅增长。此外,人工智能和机器学习 (AI/ML) 工作负载的快速增长对数据中心结构提出了挑战,要求其支持更快的作业完成时间,以最大限度地减少计算节点的空闲时间。为了支持这种增长,数据中心运营商需要可扩展、大容量、高速且高效的交换机。
Cisco Nexus 9800 系列机箱架构可通过各种第一代线卡和交换矩阵模块的组合从 57 Tbps 扩展到 115 Tbps。机箱中的每个线卡插槽均可支持现在提供 400GE 或 100GE 端口以及未来提供更高速度的线卡。
Cisco Nexus 9800 系列机箱的设计是对上一代模块化机箱设计的重大改进,具有更好的配电和连接器、风扇以及散热设计,使机箱能够扩展到更高的以太网速度线卡和结构未来的模块。这些设计原则使下一代线卡和结构模块的总系统容量翻倍,这些模块支持更高速端口(例如 800G),每个插槽的端口密度与当前一代线卡相同。
Cisco Nexus 9800 系列交换机线卡和交换矩阵模块采用高能效、高性能和高容量的 Cisco ® ASIC 构建,支持动态 Flowlet 负载平衡、完全共享的片上数据包缓冲和线速性能。小包。思科 ASIC 还具有内置的入口虚拟输出排队 (VOQ) 功能,为更快的作业完成时间提供基础,这对于 AI/ML 结构至关重要。ASIC 在不影响数据中心主干/超级主干功能的情况下提供这些功能,使 Cisco Nexus 9800 系列交换机成为构建可支持跨数据中心的高带宽应用和计算密集型 AI/ML 工作负载的结构的优化平台。不同的尺寸和比例。
Cisco Nexus 9800 系列机箱中的交换矩阵容量由多达 8 个交换矩阵模块提供,并具有 n+1 交换矩阵模块冗余。通过改变交换矩阵模块的数量,机箱可以为具有不同端口速度和端口密度的线卡提供交换矩阵模块冗余和足够的线速容量。
此外,机箱架构支持具有双管理引擎的控制平面冗余、具有多达八个交换矩阵模块的数据平面冗余、具有四个风扇托盘的风扇托盘冗余以及具有多达12个高效电源的电源冗余。
此外,Cisco Nexus 9800 系列交换机的高容量和端口密度使数据中心结构能够扩展,同时保持所需的主干数量较少。这会降低整个数据中心的整体基础设施成本并提高整体电源效率。

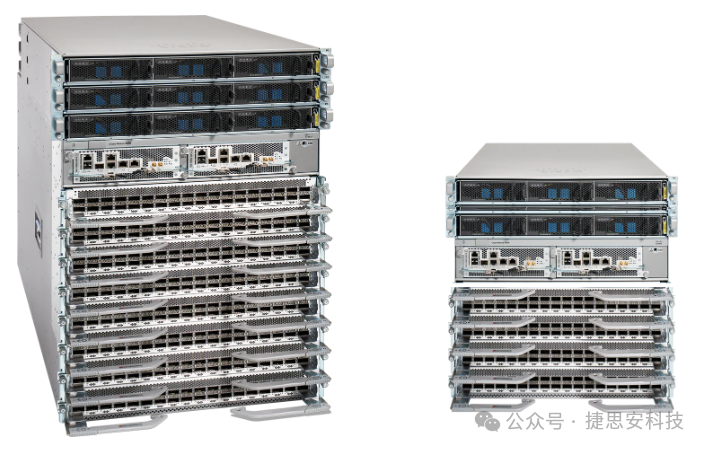

Cisco Nexus 9800 系列有两种机箱型号:
1. Cisco Nexus 9800 8 插槽机箱,支持 8 个线卡插槽和 3 个电源托盘。
2. Cisco 9800 4 插槽机箱,支持四个线卡插槽和两个电源托盘。

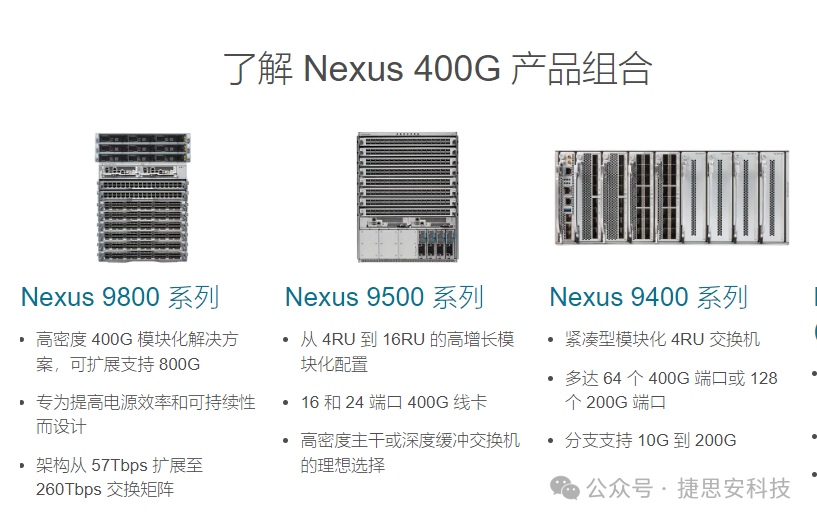

实现前所未有的带宽。信心十足地在 1、2、4 和 16 RU 交换机系列中采用 400G。
探索 400G
什么是 400G?
数据密集型应用对容量的需求呈爆炸式增长,远超当前高速传输能力,400 千兆以太网应运而生,这种不断演进的技术极大满足了对光纤连接的迫切需求,势必大有可为。它运营成本 (OpEx) 更低,占用空间更小。
400G 系列专为要求最为严苛的环境打造,可实现高灵活性,满足客户多样化选择,为迎接云网络前沿技术奠定坚实基础。
400G 数据中心和云网络
拥有更高带宽和更多功能,满足高速、高性能 400G Nexus 产品组合的需求。
数据中心决策者在选择 400G 大容量交换技术时必须优先考虑的关键采购特征。
迎接新技术
构建专门针对速度和简单性进行了优化的网络,并支持从数据中心扩展至云。
使用专门针对您的净零目标而设计的架构,快速开始您的可持续发展之旅。
简化的运营
比以往更加轻松地部署、管理和运行 400G Nexus。

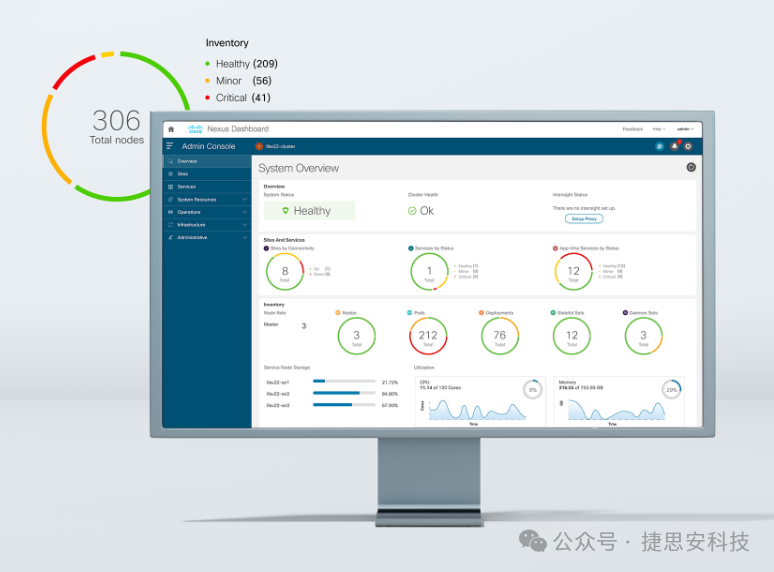

通过简单的统一视图简化混合云网络运营。
探索此平台

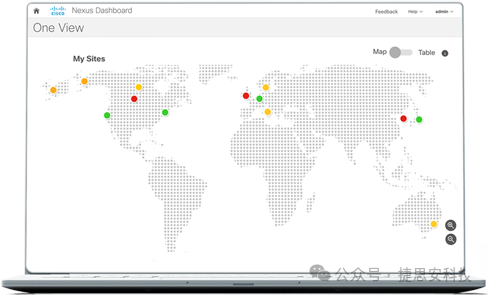

跨数据中心和云实现集中配置、运行和分析。
多快好省,一站配齐
利用强大的可视性,您可以随时随地按需执行任何任务。
轻松配置
高枕无忧
保持领先地位
