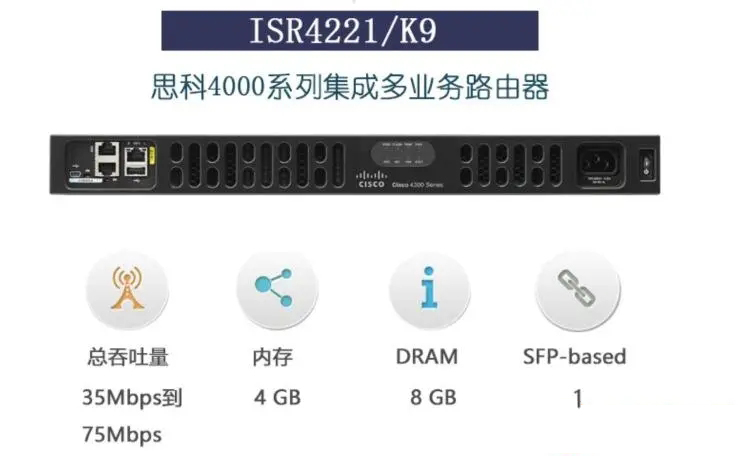

Cisco 4221集成服务路由器旨在为小型企业分支环境提供高级服务。默认情况下,它提供35Mbps的思想量。通过按需购买增长的性能,您可以通过购买许可证将转发容量提高到75Mbps。
表1显示了快速规格。
产品代码 | 思科ISR4221 / K9 |
总吞吐量 | 35 Mbps至75 Mbps |
板载WAN或LAN总共10/100/1000端口 | 2 |
基于RJ-45的端口 | 2 |
基于SFP的端口 | 1个 |
NIM(网络接口模块)插槽 | 2 |
板载ISC插槽 | 没有 |
默认内存双倍数据速率3(DDR3)纠错码 (ECC)DRAM(组合控制/服务/数据平面) | 4GB |
快闪记忆体 | 8 GB |
电源选项 | 仅外部交流 |
机架高度 | 1 RU |
尺寸(高x宽x深) | 1.72 x 12.7 x 10英寸(43.7 x 322.6 x 254毫米) |
带有AC PS的重量(无模块) | 7.1磅(3.22公斤) |
图1显示了Cisco ISR4221 / K9前面板上的LED。
·前面板上有4个LED。
图2显示了Cisco ISR4221 / K9的后面板。
注意:
① | GE 0/0/0 RJ-45(铜缆)端口 | ⑤ | 控制台端口 |
② | 开关;电源开关 | ⑥ | GE 0/0/1(铜缆)端口 |
③ | 电源输入连接器 | ⑦ | GE 0/0/0 SFP(光纤)端口 |
④ | GE“ MGMT”端口(下面带有USB端口) | ⑧ | NIM插槽 |
表2显示了一些推荐的模块和卡。
物品 | 楷模 | 描述 |
控制台电缆和辅助电缆 | 驾驶室控制台-RJ45 | 带有RJ45和DB9F的Cisco CAB-CONSOLE-RJ45控制台电缆6英尺 |
网络接口模块 | NIM-1MFT-T1 / E1 | 思科第四代Multiflex中继语音和WAN网络接口模块 |
NIM-ES2-4 | Cisco 4000系列集成多业务路由器4端口千兆以太网交换模块第2层 | |
NIM-ES2-8 | 思科4000系列集成多业务路由器8端口千兆以太网交换模块NIM | |
板载GE端口的SFP | GLC-LH-SMD | 思科GLC-LH-SMD 1000BASE-LX / LH SFP收发器模块,MMF / SMF,1310nm,DOM |
GLC-ZX-SMD | 思科GLC-ZX-SMD 1000BASE-ZX SFP收发器模块,SMF,1550nm,DOM | |
GLC-SX-MMD | 思科GLC-SX-MMD 1000BASE-SX SFP收发器模块,MMF,850nm,DOM |
表3显示了比较。
技术指标 | ISR4461 / K9 | ISR4451-X / K9 | ISR4431 / K9 | ISR4351 / K9 | ISR4331 / K9 | ISR4321 / K9 | ISR4221 / K9 |
总吞吐量 | 1.5Gbps的 | 1 Gbps至 2 Gbps | 500 Mbps至 1 Gbps | 200 Mbps至 400 Mbps | 100 Mbps至 300 Mbps | 50 Mbps至 100 Mbps的 | 35 Mbps至75 Mbps |
板载WAN或LAN总共10/100/1000端口 | 4 | 4 | 4 | 3 | 3 | 2 | 2 |
基于RJ-45的端口 | 4 | 4 | 4 | 3 | 2 | 2 | 2 |
基于SFP的端口 | 4 | 4 | 4 | 3 | 2 | 1个 | 1个 |
增强型服务模块插槽 | 3 | 2 | 0 | 2 | 1个 | 0 | 0 |
双宽服务模块插槽 | 2 | 1(假设未安装单宽SM-X模块) | 0 | 1(假设未安装单宽SM-X模块) | 0 | 0 | 0 |
NIM插槽 | 3 | 3 | 3 | 3 | 2 | 2 | 2 |
OIR(所有I / O模块) | 是 | 是 | 是 | 是 | 是 | 是 | 没有 |
板载ISC插槽 | 1个 | 1个 | 1个 | 1个 | 1个 | 1个 | 没有 |
您有关于Cisco ISR4221 / K9的问题吗?
思科ISR4221 / K9规范 | |
总吞吐量 | 35 Mbps至75 Mbps |
板载WAN或LAN总共10/100/1000端口 | 2 |
基于RJ-45的端口 | 2 |
基于SFP的端口 | 1个 |
增强型服务模块插槽 | 0 |
双宽服务模块插槽 | 0 |
NIM插槽 | 2 |
OIR(所有I / O模块) | 没有 |
板载ISC插槽 | 没有 |
默认内存双倍数据速率3(DDR3)纠错码(ECC)DRAM (组合控制/服务/数据平面) | 4GB |
内存DDR3 ECC DRAM(组合控制/服务/数据平面) | 4GB |
默认内存DDR3 ECC DRAM(数据平面) | 不适用 |
内存DDR3 ECC DRAM(数据平面) | 不适用 |
默认内存DDR3 ECC DRAM(控制/服务层) | 不适用 |
内存DDR3 ECC DRAM(控制/服务层) | 不适用 |
默认闪存 | 8 GB |
闪存 | 8 GB |
外部USB 2.0插槽(A型) | 1个 |
USB控制台端口-B型迷你(较高115.2 kbps) | 0 |
串行控制台端口-RJ45(较高115.2 kbps) | 1(组合CON / AUX端口) |
串行辅助端口-RJ45 (较高115.2 kbps) | 1(组合CON / AUX端口) |
电源选项 | 外部:仅交流 |
冗余电源 | 不适用 |
交流输入电压 | 100至240 VAC自动量程 |
交流输入频率 | 47至63 Hz |
交流输入电流范围,交流电源 | 1.5至0.6A |
交流输入浪涌电流 | 90 A峰值,每半周期少于3 Arms |
典型功率(无模块)(瓦) | 24 |
交流电源的功率(瓦) | 90 |
PoE电源的功率(仅平台)(瓦) | 不适用(不支持PoE) |
PoE电源可提供的端点PoE功率(瓦) | 不适用(不支持PoE) |
