图 1. 思科 RPS 2300
灵活性和高可用性
Cisco RPS 2300 可以为最多两个连接的网络设备提供完整的内部电源冗余。它有两个电源托架,可以接受 1150W AC 或 750W AC 电源模块。这些电源模块也可用于 Cisco Catalyst 2960-X、2960-Plus、2960-S、2960、3750-E、3560-E 系列和 Meraki 交换机。借助两个 1150W 交流电源模块,Cisco RPS 2300 可以完全备份两个在所有端口上提供 15.4W PoE 的 48 端口交换机。Cisco RPS 2300 还具有可更换的风扇模块。
便于使用
当连接到 Cisco Catalyst 2960-X、2960-S、3750-E、3560-E 系列和 Meraki 交换机时,Cisco RPS 2300 提供增强的电源冗余管理功能,包括:
● 能够远程将 RPS 或六个独立 RPS 端口中的任何一个置于活动或待机模式
● 设置每个 RPS 端口的优先级
● RPS 状态报告,例如插入的电源数量或备份连接交换机的可用性
● 交换机状态报告,例如每个连接的交换机的电源要求列表
● 故障和异常历史报告
这些功能可通过交换机的命令行界面 (CLI) 或图形用户界面 (GUI) 工具(例如 Cisco Network Assistant 和 CiscoWorks CiscoView)访问。
RPS 的默认故障转移行为是“先到先得”。默认优先级可以被可编程优先级覆盖,高优先级端口可以被编程以取代低优先级端口。此功能使网络管理员可以灵活地定义 RPS 故障转移策略。
当检测到故障时,Cisco RPS 2300 会发送可通过 Cisco Network Assistant 监控的状态信息。此外,Cisco Catalyst 3750-E、3750、3560-E、3560、3550、2960 和 2950 系列交换机会在内部电源发生故障时发送陷阱,从而允许 Cisco RPS 2300 备份发生故障的交换机。
产品应用
Cisco RPS 2300 可以部署在各种情况下,以帮助确保关键任务应用程序的网络弹性。图 2 显示了融合语音和数据网络中的 Cisco RPS 2300,其中包括连接到 IP 电话和 PC 的交换机。如果交换机的内部电源发生故障,Cisco RPS 2300 有助于确保语音和数据网络的运行不会中断。在这种情况下,多个 PoE 交换机连接到 Cisco RPS 2300。

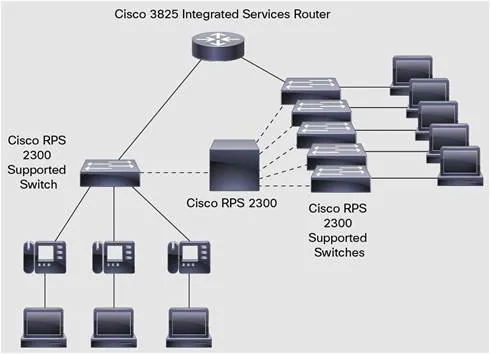

图 2. 10/100 IP 电话和台式计算机连接
在设计或升级配线柜时,应仔细考虑电源要求,尤其是 PoE 部署。可以根据所需的可用性级别选择电源架构。要防止的主要电源故障包括:
● 网络设备内部电源故障
● 交流电路故障(例如断路器跳闸)
● 市电中断
Cisco RPS 2300 可以解决前两个问题。最后一个问题需要不间断电源 (UPS)。对于单个交流电路,无论是否来自 UPS(图 3),RPS 都可为多达两个连接的设备提供电源故障保护。对于第二个电路(图 4),无论它是否来自 UPS,RPS 都提供保护,不仅可以防止内部电源故障,还可以防止主交流电源出现故障。为获得最大可用性,RPS 应始终与 UPS 结合使用(图 5)。
图 3. Cisco RPS 2300 使用与连接的网络设备相同的交流电路
图 4. Cisco RPS 2300 使用与连接网络设备不同的电路

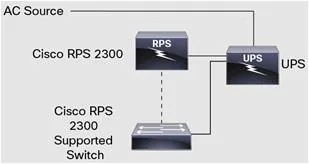

图 5. 将 Cisco RPS 2300 和连接的网络设备与 UPS 结合使用以实现最高可用性
特点和优势
高可用性/增加网络正常运行时间
● 模块化电源和风扇模块提高了可用性。
● 小于 60-µs 的故障转移功能可防止交换机在内部交换机电源故障后重新启动。
● 当由 Cisco RPS 2300 备份时,Cisco Catalyst 2960-X、2960-S、3750-E 或 3560-E 系列交换机能够在不重新启动的情况下恢复到自己的电源。当恢复到自己的电源时,所有其他设备可能会重新启动。
● 系统支持传统的纯数据以太网交换机和PoE 交换机。
● 当RPS 和附属设备使用单独的电路时,系统能够提供交流电源备份。
易于使用和易于部署
● 模块化电源提供配置灵活性。
● 系统或单个 RPS 端口可以远程置于活动或待机模式。
● 1 个机架单元的外形尺寸提供高效的配线间空间利用
● 系统提供可配置的RPS 端口优先级和故障切换策略。
● Cisco Catalyst 2960-X、2960-S、3750-E 和 3560-E 系列交换机提供增强的管理功能。用户可以使用 CLI、CiscoWorks LMS 或 Cisco Network Assistant 网络管理应用程序识别和监控 Cisco RPS 2300 上的以下活动:
◦ 交换机连接性和电源要求
◦ 各个 RPS 端口的供电状态
◦ 净用电量
◦ 备份、故障和异常历史记录
● 系统支持热插拔外部设备和模块化电源
● 前面板和电源上的 LED 指示系统和电源状态。
具有成本效益的解决方案
● 创新的电源架构提供具有成本效益的RPS,可连接多达六台设备,并可以同时主动备份多达两台设备,从而降低每台设备的冗余电源成本。
● 系统支持多种 Cisco Catalyst 固定配置交换机和 Cisco 集成多业务路由器。
技术规格
支持的产品
● Cisco Catalyst 2960-X 系列交换机
● Cisco Catalyst 2960-Plus 系列交换机
● Cisco Catalyst 2960-S 系列交换机
● Cisco Catalyst 3750-E 系列交换机
● Cisco Catalyst 3560-E 系列交换机
● Cisco Catalyst 3750v2 系列交换机
● Cisco Catalyst 3750 系列交换机
● Cisco Catalyst 3560v2 系列交换机
● Cisco Catalyst 3560 系列交换机
● Cisco Catalyst 3550 系列交换机
● Cisco Catalyst 2960 系列交换机
● Cisco Catalyst 2950 系列交换机
● Cisco Catalyst Express 500 系列交换机(仅限部分 PoE 型号)
● Cisco Meraki MS220(24/48 端口)交换机
● Cisco 3825 集成多业务路由器
● Cisco 2851 集成多业务路由器
● Cisco 2821 集成多业务路由器
● Cisco 2811 集成多业务路由器
模块化电源
Cisco RPS 2300 用户可以在两个也与 Cisco Catalyst 3750-E 和 3560-E 系列交换机兼容的电源之间进行选择:
● C3K-PWR-1150WAC电源
● C3K-PWR-750WAC电源
Cisco RPS 2300 可以使用一个或两个电源运行。如果安装了两个电源,它们必须是同一类型。表 1 显示了 Cisco RPS 2300 针对其不同配置可以同时备份的交换机数量。
表 1. Cisco RPS 2300 主动备份的交换机数量
| 思科 RPS 2300 配置 | |||
1 x 750W | 2×750W | 1 x 1150W | 2×1150W | |
配备 1150W 电源的 Cisco Catalyst 3750E 或 3560E 交换机 | 不支持 | 1 | 1 | 2 |
所有其他支持的网络设备 | 1 | 2 | 1 | 2 |
表 2 列出了 1150W 和 750W 电源的电源规格。
表 2. 电源规格
描述 | 规格 | |
C3K-PWR-1150WAC | C3K-PWR-750WAC | |
最大输出功率 | 1150W | 750W |
输入电压范围和频率 | 115-240 伏交流电,50-60 赫兹 | 100-240 伏交流电,50-60 赫兹 |
输入电流 | 12-6A | 10-5A |
输出额定值 | 12V@25A 和 -52V@16.4A | 12V@25A 和 -52V@8.7A |
输出保持时间 | 最少 20 毫秒 | 最少 20 毫秒 |
电源输入插座 | IEC 320-C13 (IEC60320-C13) | IEC 320-C13 (IEC60320-C13) |
电源线额定值 | 15A | 15A |
LED指示灯 | “AC OK” - 电源的输入电源工作正常 “PS OK” - 电源输出功率正常 |
表 3 是电源兼容性矩阵。
表 3. 电源兼容性表
思科支持的 Catalyst 交换机和 RPS 类型 | 电源供应 | |
C3K-PWR-1150WAC | C3K-PWR-750WAC | |
48 端口 PoE 交换机 | Ö | Ö |
24 端口 PoE 交换机 | Ö | Ö |
48 端口交换机 | Ö | Ö |
24 端口交换机 | Ö | Ö |
思科 RPS 2300 | Ö | Ö |
表 4 提供了 Cisco RPS 2300 的直流输出额定值。
表 4. 供电(直流输出额定值)
Cisco RPS 2300 电源配置 | 直流输出功率 | |
12V 直流[1] (W) | -52V 直流[2] (W) | |
1 个 C3K-PWR-750WAC | 252W (21A) | 416W (8A) |
2 个 C3K-PWR-750WAC | 540W (45A) | 832W (16A) |
1 个 C3K-PWR-1150WAC | 252W (21A) | 800W (15.4A) |
2 个 C3K-PWR-1150WAC | 540W (45A) | 1600W (30.8A) |
表 5 提供了 Cisco RPS 2300 的散热信息。
表 5. 散热
Cisco RPS 2300 电源配置 | 散热 | |
空载(BTU/小时) | 满载(BTU/小时) | |
1 个 C3K-PWR-750WAC | 95 | 724 |
2 个 C3K-PWR-750WAC | 208 | 1299 |
1 个 C3K-PWR-1150WAC | 143 | 1056 |
2 个 C3K-PWR-1150WAC | 276 | 1963年 |
表 6 列出了 1150W 和 750W 电源的物理和环境规格。
表 6. 电源物理和环境规格
产品规格 | 电源供应 | ||
C3K-PWR-1150WAC | C3K-PWR-750WAC | ||
物理规格 | 高 x 宽 x 深: (4.2 x 15.24 x 37.85 厘米) 重量: | 高 x 宽 x 深: (4.2 x 15.24 x 28.96 厘米) 重量: | |
总输入 BTU (1000 BTU/Hr = 290W) | 3924 英热单位/小时,1150 瓦 | 4225 英热单位/小时,765 瓦 | |
工作温度 | 23 至 113°F(-5 至 45°C) | ||
储存温度 | -4 至 149°F(-20 至 65°C) | ||
工作相对湿度,非冷凝 | 10 至 85% 非冷凝 | ||
相对湿度 非工作,非冷凝 | 0 至 95% 非冷凝 | ||
工作海拔 | 10,000 英尺(3000 米)(最高 45°C) | ||
存放高度 | 15,000 英尺(4570 米) | ||
平均故障间隔时间 (MTBF) | 使用 Telcordia SR-332,方法 1,案例 3 计算的 MTBF 必须大于 300,000。 证明的 MTBF 为 500,000 小时(置信度为 90%) | 使用 Telcordia SR-332,方法 1,案例 3 计算的 MTBF 必须大于 300,000。证明的 MTBF 为 500,000 小时(置信度为 90%) | |
电磁兼容性认证 | ● FCC 第 15 部分 A 类● EN 55022:1998 (CISPR22) A 类● EN 55024:1998 (CISPR24)● VCCI A 类● AS/NZS CISPR22 A 类● CE● 麦克风● GOST● 中国EMC认证● BSMI(仅限 C3K-PWR-750WAC) | ||
安全认证 | ● UL/CSA 60950-1 第一版● CAN/CSA 22.2 No. 60950-1 第一版● TUV/GS 至 EN 60950-1 第一版● EN 60950-1:2001● IEC 60950-1:2001● AS/NZS 60950-1● CE● 克莱● CCC 审批待定● NOM 审批待定 |
