交换机、路由器、防火墙、无线AP在网络中起到什么作用

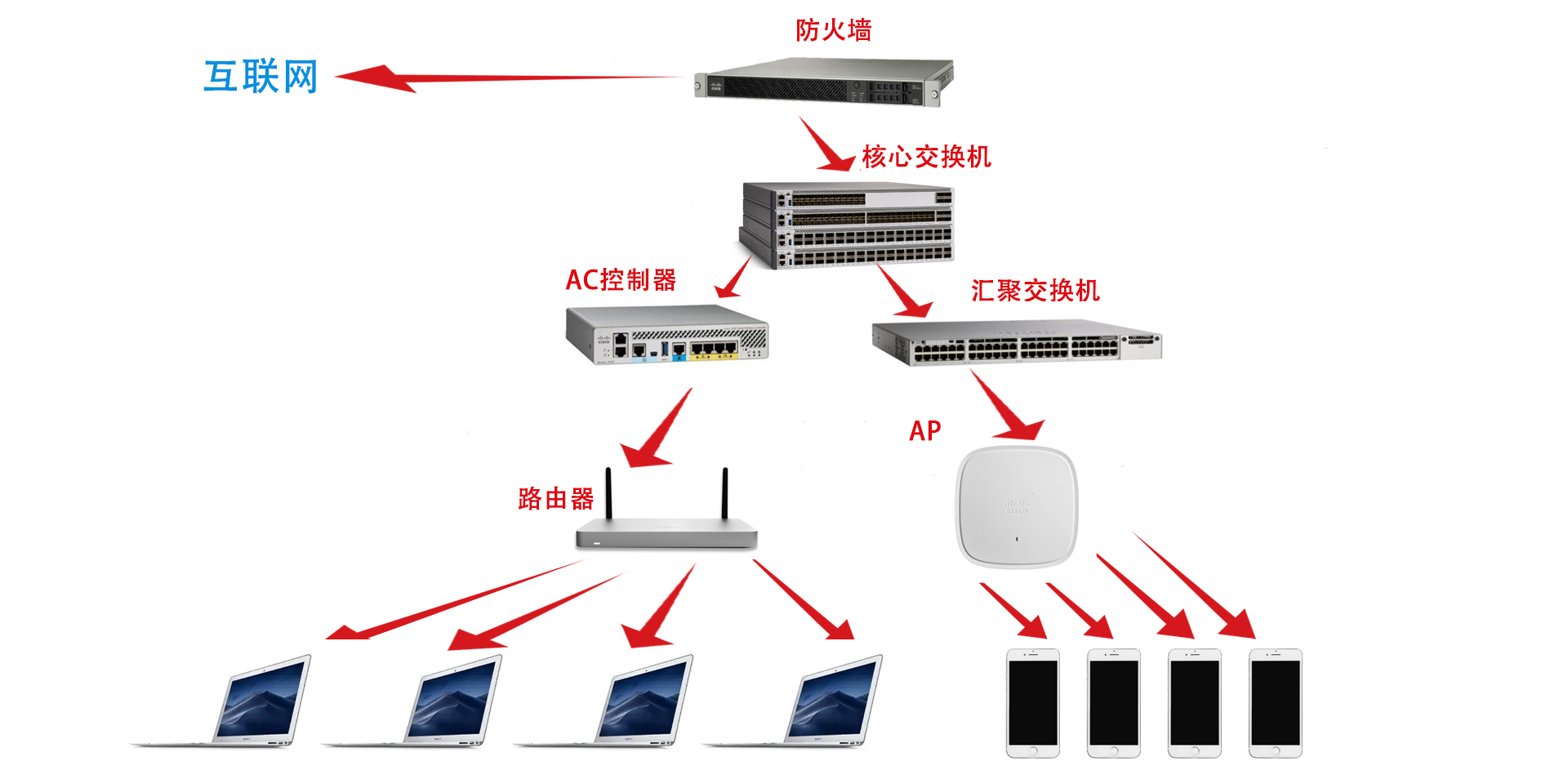

系统拓扑图
连接流程为:外网光纤经网关后进入防火墙,防火墙出端接入核心交换机,核心交换机出端接入AC控制器与汇聚交换机,汇聚交换机出端接入路由器与AP,终端PC机与无线上网设备通过AP与路由器连接上互联网。
那么每个设备在组网中起到什么作用呢?

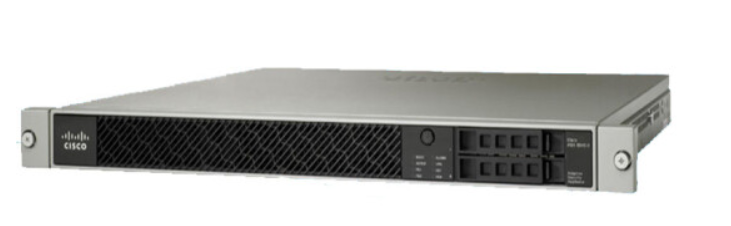

1、防火墙
防火墙在整个网络中主要起到一个隔离作用,它将外网与内网用户从物理层面进行分开然后再连接,它通过软件与硬件相结合的方式,先把从外网想要访问内网的用户和数据阻挡在门外,然后通过统一分析与既定规则的判断,让符合规则和有权限的用户进入内网,不符合规则与没有权限的用户则无法进入内网。

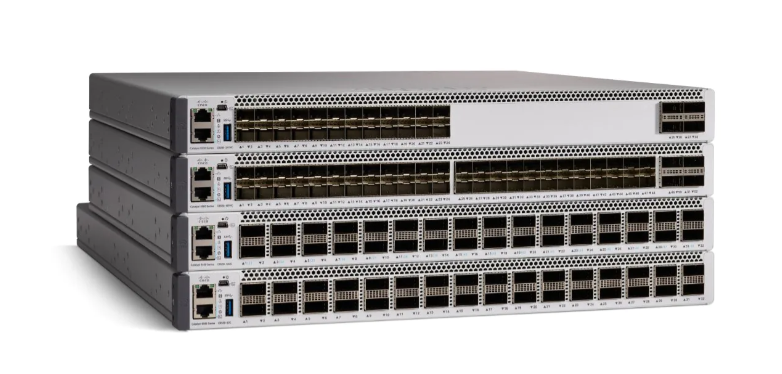

2、核心交换机
核心交换机为整个网络数据处理中心,它需要巨大的数据吞吐与处理功能,内部网络链路由它来统一分割,所用终端及中间网络设备IP地址由它统一分配,所有上网设备所需的网络带宽由它来统一提供。

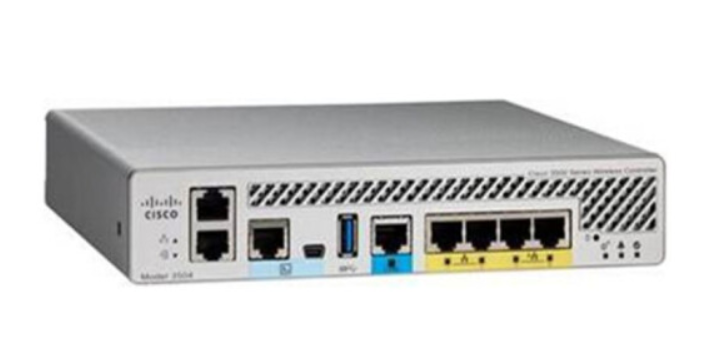

3、AC控制器
AC控制器主要作用是为AP,也就是我们常说的WIFI提供统一管理与各种功能实现的设备。如:AP地址池的设定、AP可连接用户数的设定、AP流量数据监控、AP带宽限定等等。简单来讲就是把AP自身功能集中在AC控制器上统一设定,就不用每个AP进行单独设置了。

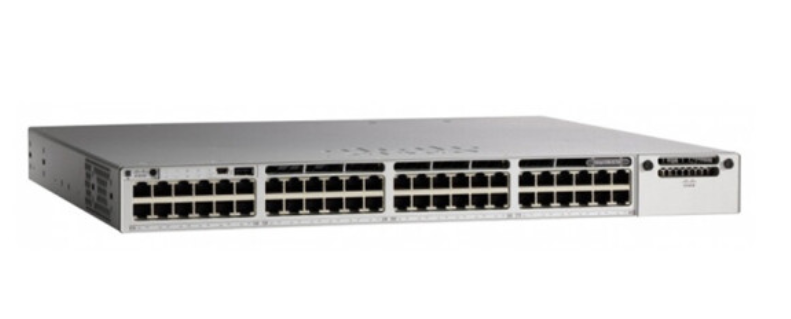

4、汇聚交换机
它的作用就是把终端上网设备、路由设备、交换设备、AP等的数据进行统一处理,并与核心交换机进行通讯,保证后端设备都能连上互联网。同时,它也有信号放大及给AP供电的功能。
5、路由器与AP
现在的路由器与AP的功能基本相同,它是将路由、交换、WIFI功能于一身的综合设备;其作用是数据交换处理、网络链路连接、IP分配、无线收发。同时,它也具有信号中继放大的功能。
6、末端上网设备
电脑、IPAD、手机等等终端设备,它们通过与末端路由器、AP进行有线和无线的数据交互,达到连接互联网,浏览及获取网络资源。
