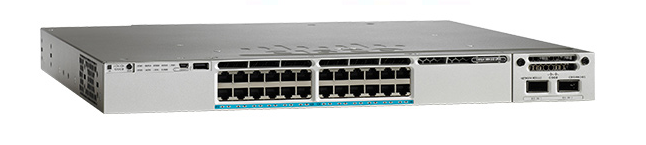

Cisco Catalyst 3850 系列交换机支持 3 种可选上行链路端口网络模块。默认交换机配置不包括上行链路模块。购买交换机时,客户可从表 2 所述网络模块中进行灵活选择。
图 2 列出各种网络模块:
带小型封装热插拔 (SFP) 的24 个千兆位以太网
带 SFP+ 的 2 个万兆位以太网或带 SFP 的 2个千兆位以太网
带 SFP+ 的 2个万兆位以太网(仅受 48 端口型号支持)

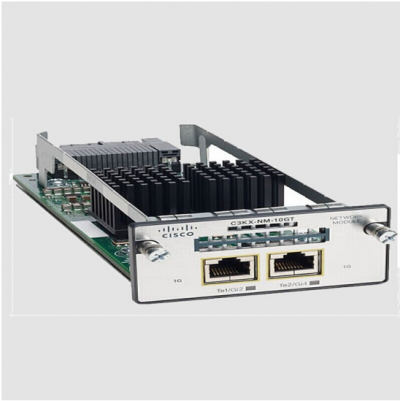

图 2. 带 24 个千兆位以太网、2 个万兆位以太网 SFP+ 或2个万兆位以太网 SFP+ 接口的网络模块
表 2. 网络模块数量和说明
产品编号产品说明
C3850-NM-4-1G | 4 个千兆位以太网网络模块 |
C3850-NM-2-10G | 4 个千兆位以太网/2 个万兆位以太网网络模块 |
C3850-NM-4-10G | 4 个千兆位以太网/4 个万兆位以太网网络模块 |
C3850-NM-4-10G 模块仅受 48 端口型号支持。
SFP+ 接口同时支持万兆位以太网和千兆位以太网端口。客户可以在业务需求发生变化时利用在千兆位以太网 SFP 中的投资并升级到万兆位以太网,而不必对访问交换机进行全面升级。3 个网络模块均为热插拔型,可按表 3 所示的任何组合使用。
接口选件
网络模块 | 万兆位以太网 SFP+ 端口 | 千兆位以太网 SFP 端口 |
4 个千兆位以太网 | 0 | 4 |
4 个千兆位以太网/2 个万兆位以太网网络模块 | 2 | 0 |
0 | 4 | |
1 | 2 | |
4 个千兆位以太网/4 个万兆位以太网网络模块 | 4 | 0 |
0 | 4 | |
2 | 2 | |
3 | 1 | |
1 | 3 |
